3. 검증

3.1 Data Path 검증

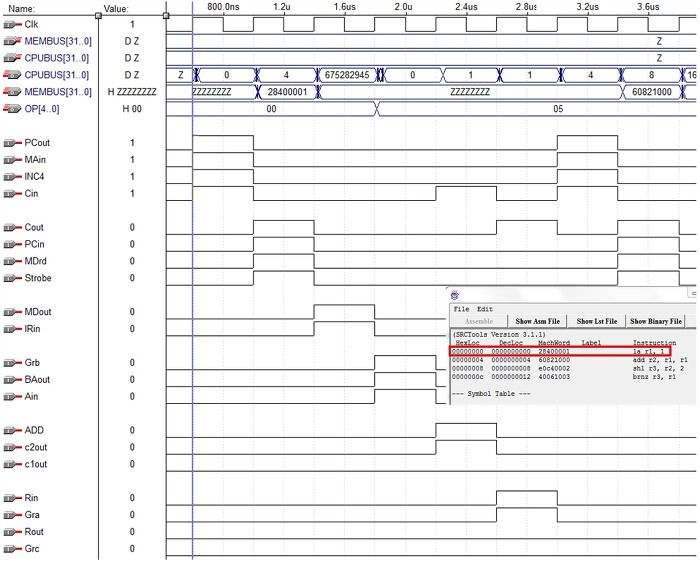

3.1.1 la Instruction ( la r1, 1 )

Step

Concrete RTN

Control Sequence

T0

MA PC : C PC + 4;

PCout, MAin, INC4, Cin

T1

MD M[MA] : PC C;

Cout, PCin, MDrd, Strobe

T2

IR MD;

MDout, IRin

T3

A ((rb=0) 0: (rb0) R[rb]);

Grb, BAout, Ain

T4

C A + c2<16..0>{sign-extened};

c2out, ADD, Cin

T5

R[ra] C;

Cout, Gra, Rin, END

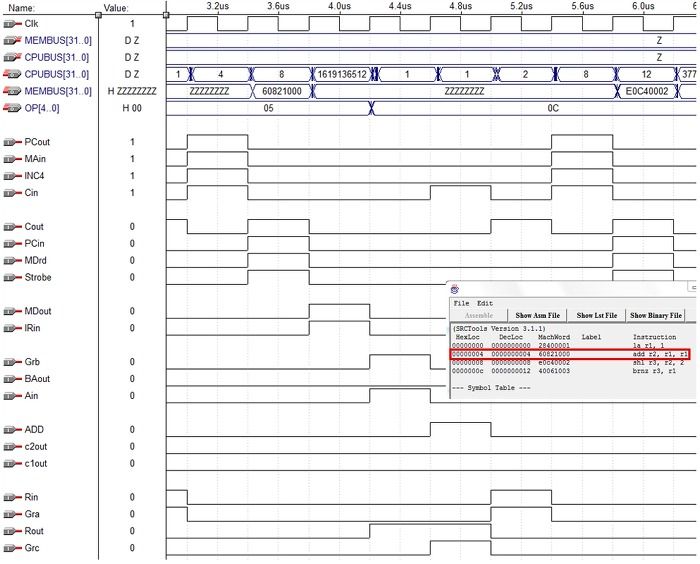

3.1.2 add Instruction ( add r2, r1, r1 )



Step

Concrete RTN

Control Sequence

T0

MA PC : C PC + 4;

PCout, MAin, INC4, Cin

T1

MD M[MA] : PC C;

Cout, PCin, MDrd, Strobe

T2

IR MD;

MDout, IRin

T3

A R[rb];

Grb, Rout, Ain

T4

C A + R[rc];

Grc, Rout, ADD, Cin

T5

R[ra] C;

Cout, Gra, Rin, END

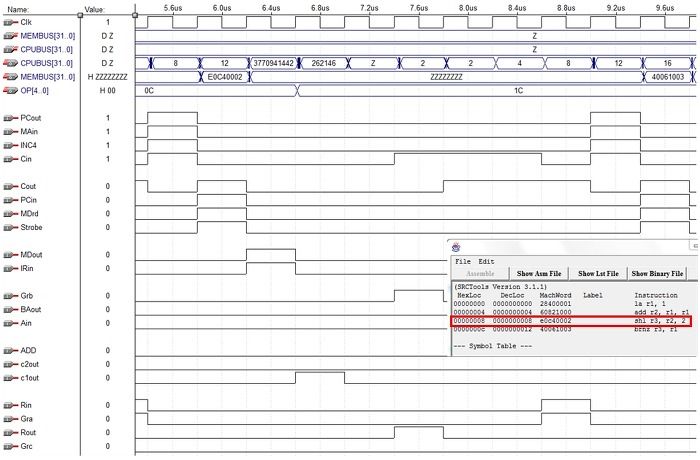

3.1.3 shl Instruction ( shl r3, r2, 2 )

Step

Concrete RTN

Control Sequence

T0

MA PC : C PC + 4;

PCout, MAin, INC4, Cin

T1

MD M[MA] : PC C;

Cout, PCin, MDrd, Strobe

T2

IR MD;

MDout, IRin

T3

n IR<4..0>;

c1out, Ld

T4

n=0 (n R[rc]<4..0>);

NEQZ=1 (Grc, Rout, Ld)

T5

C R[rb];

Grb, Rout, CEQB, Cin

T6

shl(:=n0 (C<31..0> C<30..0>#0: n n-1; shl));

NEQZ1 (Cout, SHL, Cin, Decr, Goto6)

T7

R[ra] C;

Cout, Gra, Rin, End

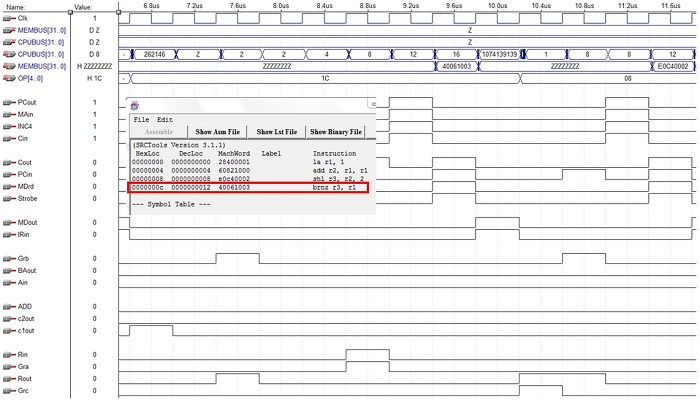

3.1.4 brnz Instruction ( brnz r3, r1 )


Step

Concrete RTN

Control Sequence

T0

MA PC : C PC + 4;

PCout, MAin, INC4, Cin

T1

MD M[MA] : PC C;

Cout, PCin, MDrd, Strobe

T2

IR MD;

MDout, IRin

T3

CON cond(R[rc]);

Grc, Rout, CONin

T4

CON PC R[rb];

Grb, Rout, CON=1 PCin, END
